FİBER OPTİKLİ KORUMA İLETKENİ (OPGW-95) (G-652-D)

OPGW’nin Tanımı

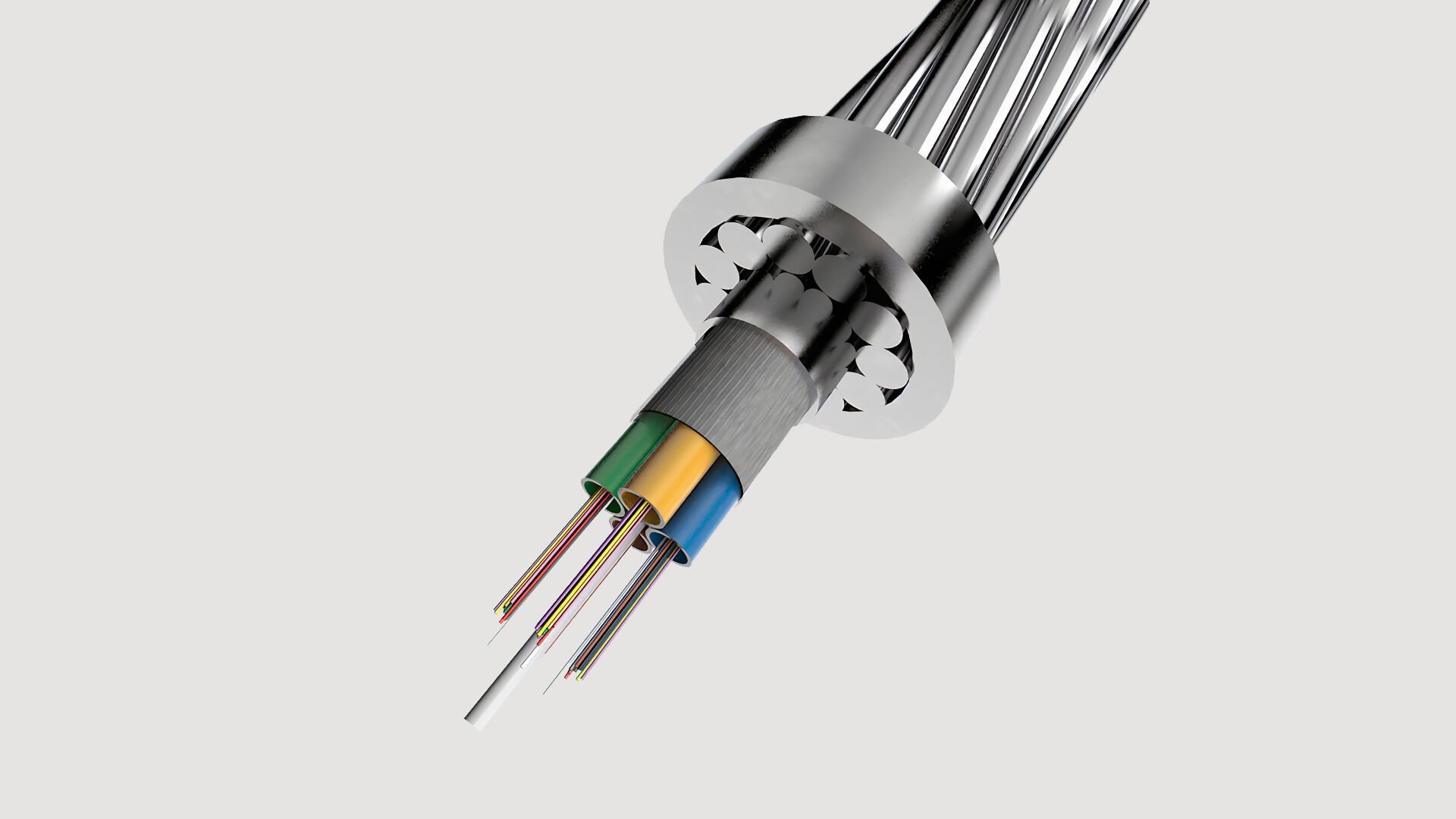

OPGW (optical ground wire) elektrik iletim hatlarında kullanılan, faz iletkenlerini yıldırım düsmelerine karsı koruyup koruma iletkeni vazifesi gören bir iletken çesididir. Bu iletken, topraklama ve haberlesme fonksiyonlarını birlestirir. 95 mm² OPGW iletkeni, içerisinde optik fiberler olan bir çelik tüp, alüminyum clad ve alüminyum alasım tel katmanlarıyla sarılmıs bir yapıdadır. Paslanmaz çelik tüp, içerisindeki fiber optiklerin montaj ve isletme asamalarında zarar görmemeleri amacıyla thixotropic jel ile doldurulmuştur.



Fiber Optikler

OPGW içerisindeki fiber optikler en uygun iletimi saglamak üzere tasarlanmıs ve üretilmistir. Bu fiberler uzak mesafe baglantıları ve yüksek kapasite özelliklerinden dolayı öncelikli olarak haberlesme sebekelerinde kullanılırlar.



TEKNİK ÖZELLİKLER (TECHNICIAL SPECIFICATIONS) (PROTECTION CONDUCTOR) OPGW 95 mm²

KORUMA İLETKENİ 12/24 FİBER G.652D/655C Total OPGW diameter / Toplam OPGW çapı 13,0 mm Total OPGW cross-sectional area / Toplam OPGW kesit alanı 95,6 mm² OPGW’s kilometric unit weight (Greased) / OPGW'nin kilometrik birim ağırlığı (Gresli) 485 kg/km OPGW kopma yükü (failing load) (UTS) 82,7 kN Short-time overcurrent (0,5 second) (40-180°C) / Kısa süreli aşırı akım (0,5 saniye) (40-1800C) 11,0 kA 200 C’deki omik direnç (Ohmic resistance) 0,531 Ohm/km
